Für Motoren von 50 Kg bis über 2000 Kg Gewicht.
Diese Motorlager haben eine geringe Einbauhöhe mit relativ hoher Einfederung und sind in der Lage, den Propellerschub aufzunehmen.
Die Motorbewegungen werden in 3 Richtungen gedämpft.
Ein eingebauter Anschlag verhindert größere Ausschläge bei harten Stößen.
Standard mit Höhenverstellung.
Nominales Steifheitsverhältnis: 1 : 2,5 : 0,75 (Vertikaldruck : Staudruck : Querdruck).
|
Artikel |
Shore- |
Gewinde |
max. Ein- |
min. |
max. |
Preis |
|---|---|---|---|---|---|---|
|
66 063 045 |
45° |
M12 |
4 mm |
17 kg |
38 kg |
67,- |
|
66 063 050 |
50° |
M12 |
4 mm |
25 kg |
52 kg |
67,- |
|
66 063 060 |
60° |
M12 |
4 mm |
40 kg |
64 kg |
67,- |
|
66 063 070 |
70° |
M12 |
4 mm |
60 kg |
96 kg |
67,- |
|
66 063 235 |
35° |
M16 |
5 mm |
30 kg |
95 kg |
104,- |
|
66 063 245 |
45° |
M16 |
5 mm |
55 kg |
120 kg |
104,- |
|
66 063 260 |
60° |
M16 |
5 mm |
80 kg |
190 kg |
104,- |
|
66 063 270 |
70° |
M16 |
5 mm |
110 kg |
300 kg |
104,- |
|
66 063 280 |
80° |
M16 |
5 mm |
160 kg |
475 kg |
104,- |
|
66 063 345 |
45° |
M20 |
6 mm |
90 kg |
330 kg |
189,- |
|
66 063 360 |
60° |
M20 |
6 mm |
150 kg |
540 kg |
189,- |
|
66 063 370 |
70° |
M20 |
6 mm |
210 kg |
810 kg |
189,- |
|
66 063 380 |
80° |
M20 |
6 mm |
360 kg |
880 kg |
189,- |
|
Modell |

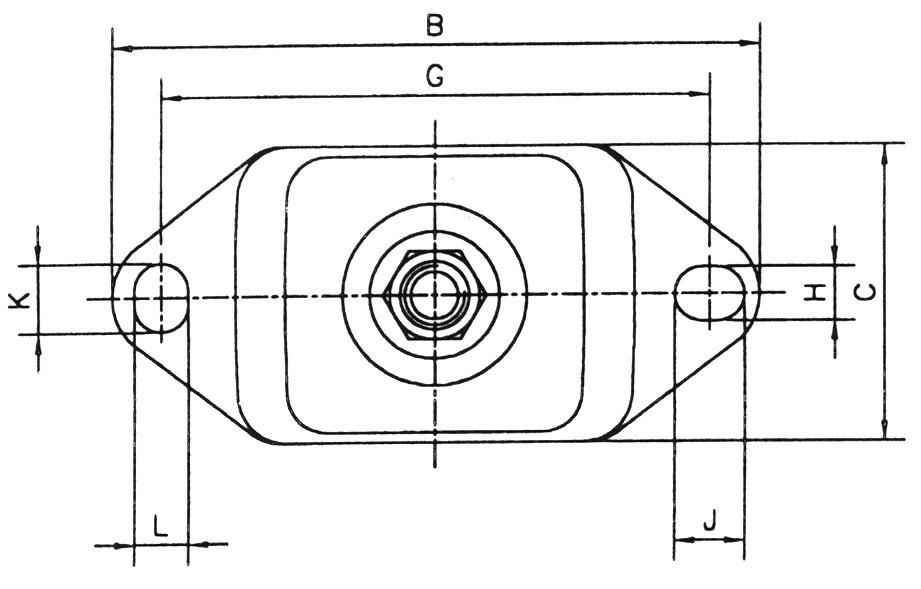

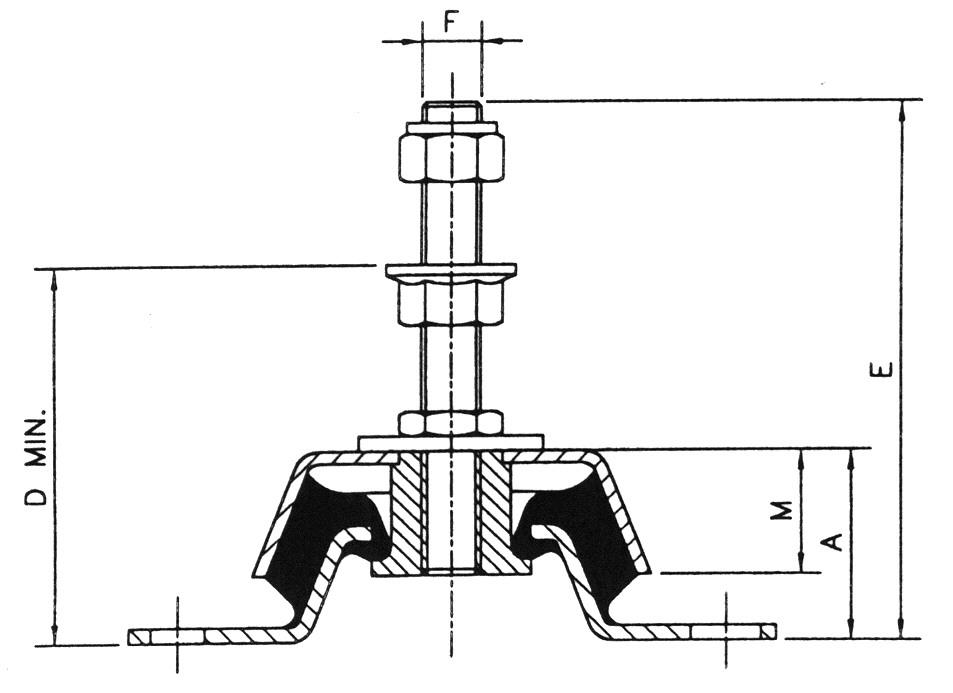

Abmessungen (s. Zeichnung unten) |
|||||||
|---|---|---|---|---|---|---|---|---|
|
A |
B |
C |
G |
F |
HXJ |
KXL |
Gewicht |
|
|
66 063 0** |
38 |
120 |
60 |
100 |
M12 |
11X14 |
11X14 |
0,30 kg |
|
66 063 2** |
50 |
183 |
75 |
140 |
M16 |
13X30 |
20X13 |
0,86 kg |
|
66 063 3** |
70 |
230 |
112 |
182 |
M20 |
18X34 |
26X18 |
2,15 kg |
 |
 |
