R & D

Schwingmetalle

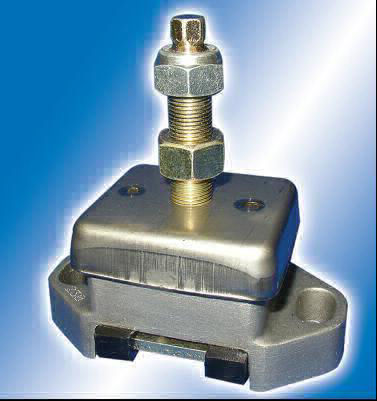

Ausfallsichere Motorlager für kleine und mittlere Dieselmotoren

Auf der Earls Court Boat Show in London stellte der britische Hersteller R&D Marine erstmalig eine neue Serie von flexiblen Motorlagern für kleine und mittlere Dieselmotoren vor.
Die als Schwingelemente aufgebauten Lager sind ausfallsicher, das heißt, das sie selbst bei einem Versagen des Elastomers weiter betrieben werden können und können sogar eine 180-Grad-Kenterung schadlos überstehen.
Die Motorlager sind in vier Gewichtsklassen für Motorgewichte zwischen 72 und 584 Kilogramm erhältlich und können zum Beispiel die Yanmar-Motorlager Y75 bis Y200 direkt ersetzen.

Mobirise

Modelle

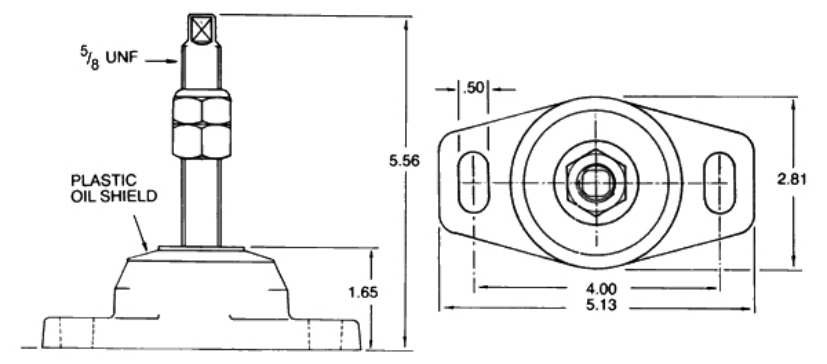

Small compression mounting

Preiswerter Dämpfer mit R&D-Qualität

Typ

Kapazität
Kg

Gewinde
UNF

Art.-Nr.

Preis €

800-036

25 - 136

5/8

66 800 036

 79,-

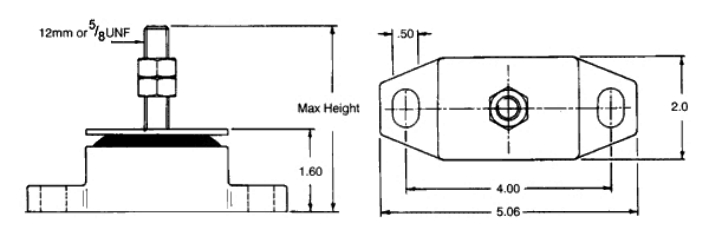

Small shear mounting

Flacher Schwingungsdämpfer für leichte Motoren

Typ

Lastbereich
Kg

Maximale
Verformung
mm

Vorspannung
mm

Gewinde

Art.-Nr.

Preis €

800-038

14 - 41

1,7 - 3,0

1,7

M12

66 800 038

 82,-

800-039

32 - 90

66 800 039

 82,-


Double action "Super Mounts"

Dieses Schwingmetall hat 2 Gummielemente, die sowohl nach oben als auch nach unten wirken.

gut geeignet für langsam drehende Motoren mit weniger als 4 Zylindern.

Typ

Lastbereich
Kg

Maximale
Verformung
mm

Vorspannung
mm

Gewinde
UNF

Art.-Nr.

Preis €

800-034

73 - 304

4,8 - 7,6

4,8

5/8"

66 800 034

 225,-

800-042

73 - 305

3/4"

66 800 042

 225,-

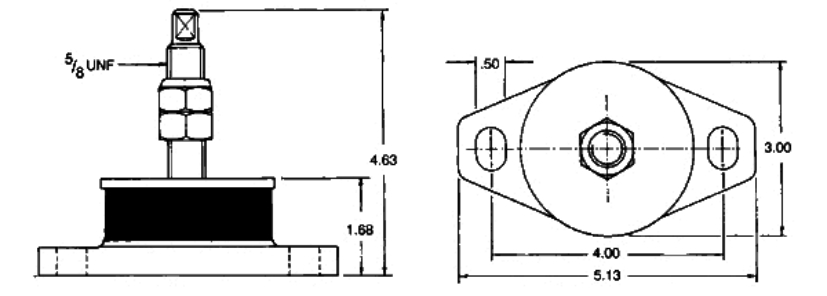

Compression mounting

Flacher Schwingungsdämpfer mit minimaler Verformung

Typ

Lastbereich
Kg

Maximale
Verformung
mm

Vorspannung
mm

Gewinde

UNF

Art.-Nr.

Preis €

800 003

45 - 80

2,2

1,5

5/8"

66 800 003

 96,-

800-004

73 - 165

66 800 004

 96,-

800-005

146 - 225

66 800 005

 96,-

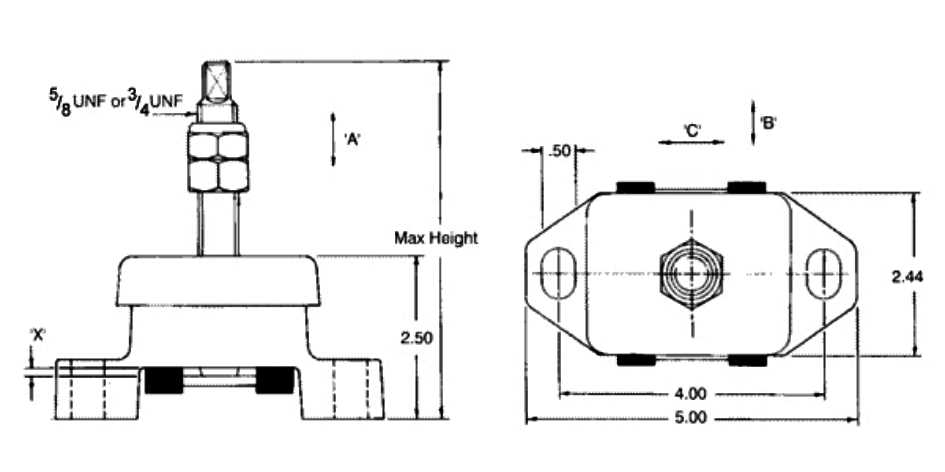

"Super Mounts" shear loaded mounting

Flache Schwingungsdämpfer mit Richtungsabhängiger Steifheit.

Ermöglicht eine gute Vibrationsunterdrückung bei gleichzeitiger Steifheit in Längs- und Querrichtung.

Das Gummielement ist zum Schutz gegen Öl und Schmutz vollständig abgedeckt.

Typ

Lastbereich
Kg

Maximale
Verformung
mm

Vorspannung
mm

Gewinde
UNF


Art.-Nr.

Preis €

800 010

36 - 104

2,2 - 5,3

2,2

5/8"

1

66 800 010

 119,-

800-011

54 - 186

2,2 - 5,3

2,2

5/8"

1

66 800 011

 119,-

800-012

113 - 254

2,2 - 5,3

2,2

5/8"

1

66 800 012

 130,-

800-013

154 - 344

2,3 - 4,8

2,3

3/4"

3

66 800 013

 157,-

800-014

136 - 308

2,2 - 5,3

2,2

5/8"

1

66 800 014

 119,-

800-020

36 - 104

2,2 - 5,3

2,2

3/4"

1

66 800 020

 130,-

800-021

54 - 186

2,2 - 5,3

2,2

3/4"

1

66 800 021

 130,-

800-022

113 - 254

2,2 - 5,3

2,2

3/4"

1

66 800 022

 130,-

800-023

136 - 308

2,2 - 5,3

2,2

3/4"

1

66 800 023

 130,-

800-024

36 - 104

2,2 - 5,3

2,2

5/8"

2

66 800 024

 130,-

800-025

54 - 186

2,2 - 5,3

2,2

5/8"

2

66 800 025

 130,-

800-026

113 - 254

2,2 - 5,3

2,2

5/8"

2

66 800 026

 130,-

800-027

136 - 308

2,2 - 5,3

2,2

5/8"

2

66 800 027

 130,-

800-028

36 - 104

2,2 - 5,3

2,2

3/4"

2

66 800 028

 133,-

800-029

54 - 186

2,2 - 5,3

2,2

3/4"

2

66 800 029

 133,-

800-030

113 - 254

2,2 - 5,3

2,2

3/4"

2

66 800 030

 133,-

800-031

136 - 308

2,2 - 5,3

2,2

3/4"

2

66 800 031

 133,-

800-035

154 - 344

2,3 - 4,8

2,3

5/8"

3

66 800 035

 168,-

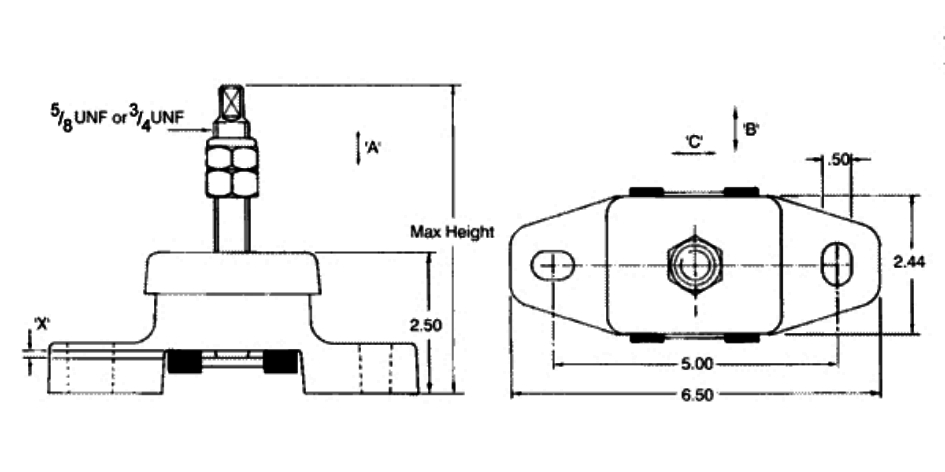

Bild 1

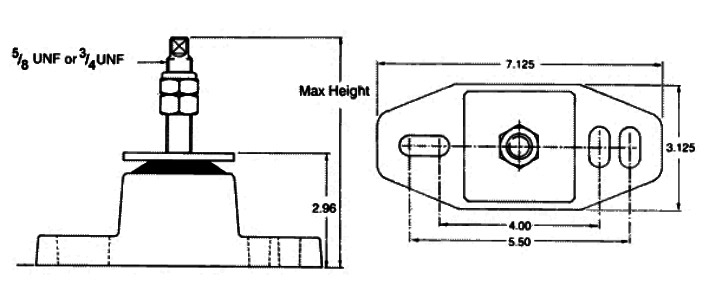

Bild 2

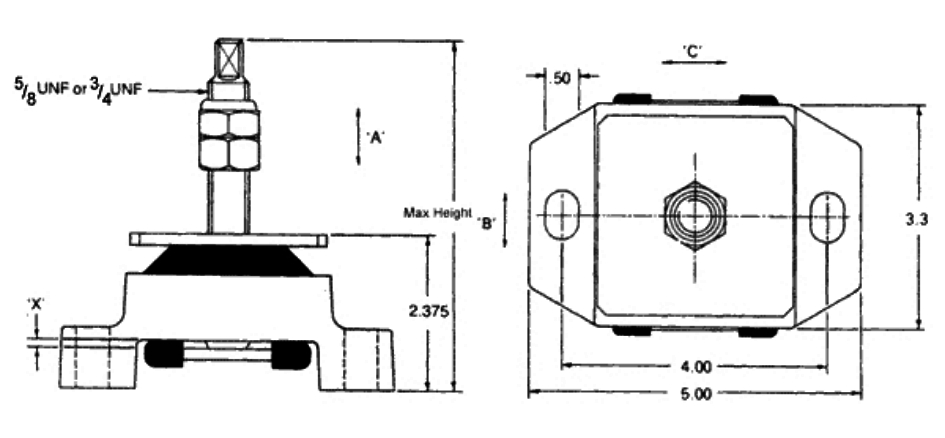

Bild 3

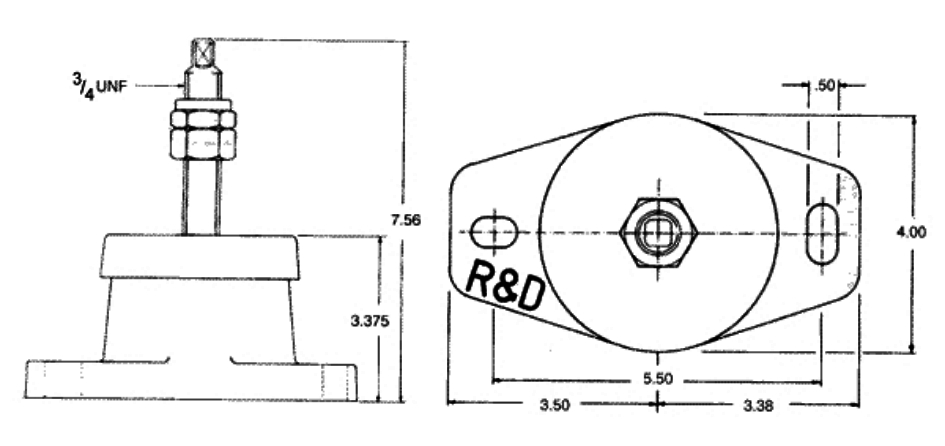

HD Circular shear loaded mounting

Schwingelement mit hoher Dämpfung.

Das Gummielement ist zum Schutz gegen Öl und Schmutz vollständig abgedeckt.

Typ

Lastbereich
Kg

Maximale
Verformung
mm

Vorspannung
mm

Gewinde
UNF

Art.-Nr.

Preis €

800 015

226 - 543

3,0 - 6,3

3,0

3/4"

66 800 015

 211,-

800-016

294 - 680

66 800 016

 211,-

800-017

400 - 906

66 800 017

 211,-
